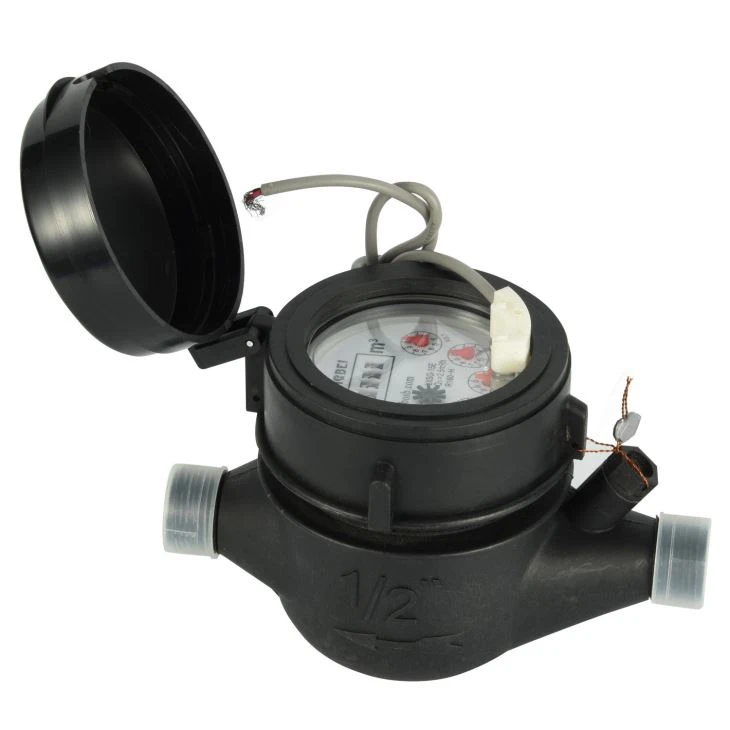

LXSGY-Es je plastični impulzni izhodni turbinski merilnik super suhe vode za stanovanjske namene v velikostih 15 mm-50 mm za hladno vodo. Je' lahka, ekonimna, lahko prenese delovni tlak PN16. Medtem je lahko vnaprej opremljen ali s funkcijo impulznega izhoda.
Lastnosti
| Model št. | LXSGY-E |
| Nominalni premer | 15-50 mm |
| Načelo | Merilnik hitrosti vode |
| Delovno okolje | Merilnik suhe vode |
| Delovni tlak | 1,0 MPa ali 1,60 zemljevid |
| Pokliči | Suho |
| R=Q3/Q1 | 80/100/125/160 |
| Razred | B/C |
| Impulzni izhod | Da |
| Blagovna znamka | JIANGBEI/OEM |
| Transportni paket | Izvozi škatlo |
| Specifikacija | Plastično ohišje in plastični priključki |
| Koda HS | 90282010 |
Izbirne funkcije
*Na zahtevo je na voljo več dolžin in povezav
*Nepovratni ventil
*Možnost impulznega izhoda: trstično stikalo; hodnik ali nemagnetna kovinska plošča.
*Telo merilnika: medenina, plastika, železo in nerjavno jeklo za izbiro.
Delovni pogoji
Temperatura vode: ≤50 ° C za števec hladne vode
Tlak vode: ≤1MPa ali 1.6MPa neobvezno (10bar ali 16bar neobvezno)
Zahteve za namestitev
*Merilnik je treba namestiti v vodoravnem položaju s smerjo toka, ki je označena s puščico, ki je vstavljena v ohišje merilnika z registrom navzgor.
*Cevovod je treba pred namestitvijo sprati.
*Merilnik mora biti med delovanjem stalno poln vode.
Največja dovoljena napaka
V spodnjem območju od Qmin (Q1) vključno do ali brez Qt (Q2) je ± 5%.
V zgornjem območju od Qt (Q2) vključno do vključno Qmax (Q4) je ± 2%(števec hladne vode).
V zgornjem območju od Qt (Q2) vključno do vključno Qmax (Q4) je ± 3% (števec tople vode).
Dodatki
Vsak vodomer ima po izbiri eno sklopko: 2 kosi cevi, 2 kosi matice in 2 kosa tesnila
GLAVNI TEHNIČNI PODATKI V skladu s standardom ISO4064: 2003 (stari standard)
| Velikost | Palec | Razred | Qmax | Qn | Qt | Qmin | Minimalno branje | Maksimalno branje |
| Največji pretok | Nominalni pretok | Prehodni tok | Najmanjši pretok | |||||
| DN (mm) | m³/h | L/h | m³ | |||||
| 15 | 1/2" | B | 3 | 1.5 | 120 | 30 | 0.00005 | 99999 |
| C | 22.5 | 15 | ||||||
| 20 | 3/4" | B | 5 | 2.5 | 200 | 50 | 0.00005 | 99999 |
| C | 37.5 | 25 | ||||||
| 25 | 1" | B | 7 | 3.5 | 280 | 70 | 0.00005 | 99999 |
| C | 52.5 | 35 | ||||||
| 32 | 11/4" | B | 12 | 6 | 480 | 120 | 0.00005 | 99999 |
| C | 90 | 60 | ||||||
| 40 | 11/2" | B | 20 | 10 | 800 | 200 | 0.00005 | 99999 |
| C | 150 | 100 | ||||||
| 50 | 2" | B | 30 | 15 | 3000 | 450 | 0.00005 | 99999 |
| C | 225 | 90 | ||||||
GLAVNI TEHNIČNI PODATKI Po ISO4064: 2014(Nov standard)
| DN | Mm | 15 | 20 | 25 | 32 | 40 | 50 |
| VELIKOST | Palec | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" |
| Q4(m³/h) | 3.125 | 5 | 7.875 | 12.5 | 20 | 31.25 | |
| Q3(m³/h) | 2.5 | 4 | 6.3 | 10 | 16 | 25 | |
| R80 | Q2(L/h) | 50 | 80 | 126 | 200 | 320 | 500 |
| Q1(L/h) | 31.25 | 50 | 78.75 | 125 | 200 | 312.5 | |
| R100 | Q2(L/h) | 40 | 64 | 100.8 | 160 | 256 | 400 |
| Q1(L/h) | 25 | 40 | 63 | 100 | 160 | 250 | |
| R125 | Q2(L/h) | 32 | 51.2 | 80.64 | 128 | 204.8 | 320 |
| Q1(L/h) | 20 | 32 | 50.4 | 80 | 128 | 200 | |
| R160 | Q2(L/h) | 25 | 40 | 63 | 100 | 160 | 250 |
| Q1(L/h) | 15.62 | 25 | 39.37 | 62.5 | 100 | 156.2 | |
| Najmanjše odčitavanje (m³) | 0.00005 | 0.00005 | 0.00005 | 0.00005 | 0.00005 | 0.00005 | |
| Največji odčitek (m³) | 99999 | 99999 | 99999 | 99999 | 99999 | 99999 | |
| Največji tlak (MAP) | 16 | 16 | 16 | 16 | 16 | 16 | |

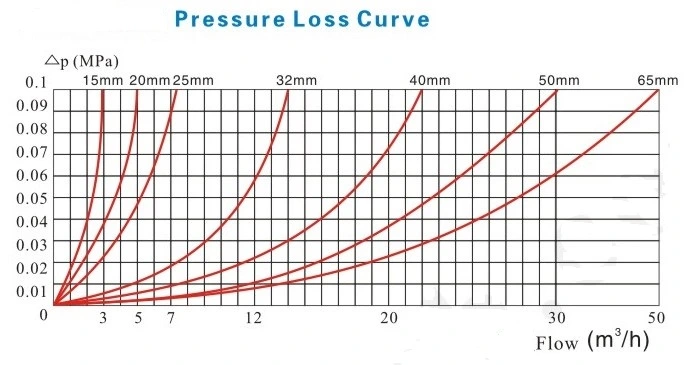

| Največja izguba (ΔP) | 63 | 63 | 63 | 63 | 63 | 63 | |
| Najvišja temperatura | T50 | T50 | T50 | T50 | T50 | T50 | |
| Možnost impulznega izhoda | trstično stikalo | Vmax=24V, Imax=100mA, Pmax=2W | |||||
| hodnik | / | ||||||
| nemagnetna kovinska plošča | / | ||||||
Mere in teža
| Velikost merilnika | Dolžina | Premer | Višina | Povezovalna nit |
| Dia | ||||
| DN | L | B | H | D |
| mm | mm | |||
| 15 | 165 | 94 | 107.5 | G 3/4B |
| 20 | 190 | 94 | 107.5 | G 1B |
| 25 | 260 | 98 | 117.5 | G1 1/4B |
| 32 | 260 | 98 | 117.5 | G1 1/2B |
| 40 | 245 | 122 | 141.5 | G 2' B |
| 50 | 300 | 130 | 150 | G2 1/2 B |
Pogosta vprašanja
V1. Kakšna je naša garancija?
O: 5 let garancije. Če bi pri naših vodomerih prišlo do težav s kakovostjo, bi prevzeli vso odgovornost.
V2. Zakaj izbrati vodomer JIANGBEI?
O: Testiramo pretok, preskus razmagnetiziranja, preizkus proti magnetizmu, izgubo tlaka, preskus največjega tlaka, preskus vzdržljivosti, strogo v skladu s standardoma ISO 4064 in EN 14154. Prav tako imamo laboratorij za merjenje vode s certifikatom CNAS, ki zagotavlja, da lahko naši vodomeri v celoti izpolnjujejo različne zahteve strank.
Q3. Kakšni so vaši pogoji pakiranja?
O: Na splošno pakiramovodomerivmočna škatla,lesena paleta ali lesena škatla. Prav tako lahko vašo blagovno znamko ali LOGO damo na embalažo, potem ko prejmemo vaša pooblastila.
Q4. Kakšni so vaši plačilni pogoji?
O: T/T 30% kot depozit in 70% pred dostavo ali 70% proti kopiji tovornega lista.' vam bomo pokazali fotografijevaši vodomeriin pakete, preden plačate preostanek.
Q5. Kakšni so vaši pogoji dostave?
O: EXW, FOB, CFR, CIF, DDU.
Q6. Kako je z vašim časom dostave?
O: Na splošno bo po prejemu predplačila minilo približno 10-15 dni. Določen čas dostave je odvisen od artiklov in količine vašega naročilana vodomerih.
Q7. Ali lahko izdelate v skladu zvzorci vodomerov?
O: Da, lahko jih izdelamo po vaših vzorcih ali tehničnih risbah. Lahko izdelamo kalupe in napeljave.
Q8. Ali preizkusite vse svojevodomeripred dostavo?
O: Da, pred dostavo imamo 100% test.
Q9.Kako naredite naše poslovanje dolgoročno in v dobrih odnosih?
O: 1. Ohranjamo kakovost in konkurenčno cenona naših vodomerihzagotoviti korist našim strankam. 2. Vsako stranko spoštujemo kot prijatelja in iskreno poslujemo ter se z njimi spoprijateljimo, ne glede na to, od kod prihajajo.
